RNJM01單效蒸發器

RNJM01單效蒸發系統/單效蒸發器產品說明


RNJM01單效蒸發系統/單效蒸發器適用范圍：
降膜式雙效、三效及多效蒸發器適用于牛奶、葡萄糖、淀粉、木糖、制藥、化工、生物工程、環保工程、廢液回收等行業進行低溫濃縮。

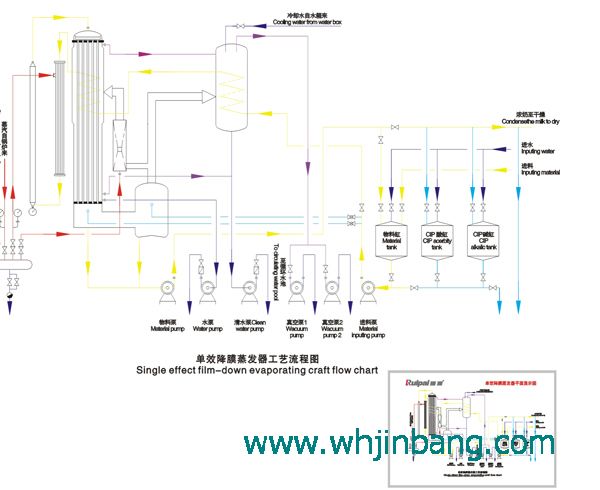

系統組成：
各效蒸發器、各效分離器、冷凝器、熱壓泵、殺菌器、保溫管、真空及排水系統、各級料液轉換泵、分汽缸、操作平臺、電器儀表控制柜及閥門、管路等系統組成。
制作標準：
1.全套設備根據國標GB151設計規范設計、制造、設備強度可靠、耐用。
2.凡與物料接觸的材料均采用SUS304不銹鋼2B板制作。降膜管內壁采用精軋工藝，使膜管內壁更加光滑。為保護不銹鋼板原有的光潔度， 采用貼膜工藝，只拋光焊縫，拋光紋路均勻、整齊，焊縫拋磨≤1.6um .
3.所有不銹鋼活節采用英制尺寸,蝶閥為仿進口式。螺紋采用圓螺紋。密封圈、蝶閥內膠圈材質為三元乙丙橡膠（EPDM）。

主要特點：
1.全套系統設計合理美觀、運行穩定、高效節能、蒸汽耗量低。
2.濃縮比大、降膜式蒸發，強制循環式，使粘度較大的料液容易流動蒸發，濃縮時間短。3.特殊設計經簡單操作可實現切換改效，以適應不同產品的生產。
4.蒸發溫度低，部分二次蒸汽經噴射式熱壓泵重新吸入一效蒸發器殼程，熱量得到充分利用，料液受熱溫和，適用于熱敏性物料的濃縮。
5.蒸發器頂部噴淋進料、通過多次強制布膜裝置，確保料液在蒸發器膜管內均勻分布，形成膜狀，大大提高傳熱系數，增加蒸發率，可防止“干壁”現象。
6.料液在蒸發器底部進行汽液分離后，進入分離器再分離，強化了分離效果，使整體設備具有較大的操作彈性。
7.設備采用直立落地式結構，整套設備結構緊湊，占地面積小， 布局簡單流暢，代表了大型成套蒸發設備的發展方向。
8.連續進出料，料液在設備內一次通過即可達到所需濃度。
9.殺菌、濃縮兩個工藝過程一次完成，物料受熱時間短，適合于熱敏性料液的濃縮。
10.設備內配CIP清洗管路，可實現就地清洗，整套設備操作方便，無死角。
11.采用特殊結構的冷凝器，可在冷卻水溫度30℃甚至更高的情況下正常運行。
12.動力控制全部由控制柜來實現并可根據用戶要求安裝自控系統。
13.采用專門開發的濃縮專用泵，密封可靠，性能穩定，極少維護，運行平穩。
14.設備可連續運行8小時不清洗。
技術參數



型 號

RNJM01

-600

RNJM01

-800

RNJM01

-1000

RNJM01

-1200

RNJM01

-1600

水份蒸發量Kg/h

600

800

1000

1200

1600

進料濃度% 可據用戶要求而定



11.5～12



出料濃度% 可據用戶要求而定



45～48



蒸汽壓力Mpa



0.6～0.8



蒸氣耗量Kg/h

420

560

700

840

1100

蒸發溫度     一效℃



60



加熱溫度     一效℃



70



殺菌溫度℃



86～94



冷卻水耗量T/h(進水20℃

，出水40℃)

6

8

10

12

16

電機總功率KW

15.5

15.5

19.5

19.5

19.5

設備尺寸（長×寬×高）M

3.9×2.3×

6.5

3.9×2.3×

7

3.9×2.4×

7.5

3.9×2.4×

8

3.9×2.4×

8.5

注：除表系列外，亦可根據客戶要求另行設計。
